Szczegóły produktu
Miejsce pochodzenia: Jiangsu, Chiny (kontynent)
Nazwa handlowa: JIUQI
Orzecznictwo: RoHS,ISO9001
Numer modelu: JQHS-35-1
Warunki płatności i wysyłki
Minimalne zamówienie: 100 sztuk
Cena: $30~$50/PCS
Szczegóły pakowania: with export carton . z kartonem eksportowym. Bulk order with pallets Zamówie
Czas dostawy: Zamówienia próbne: 2 TYGODNIE Zamówienia zbiorcze: w ciągu 3 tygodni
Zasady płatności: T/T, Western Union, Paypal
Możliwość Supply: 50000 szt / miesiąc
Rodzaj: |
Hybrydowy |
FAZA: |
2 |
Napięcie: |
1,2/2,8 |
Kąt kroku: |
1,8 stopnia |
Bieżący/Faza: |
0,31/1,33 |
Odpowiedni silnik: |
Silnik krokowy Nema14 |
Atrakcja: |
planetarny silnik krokowy, skrzynia biegów, reduktor biegów |
Nazwa produktu: |
Silnik hybrydowy z przekładnią planetarną |
Rodzaj: |
Hybrydowy |
FAZA: |
2 |
Napięcie: |
1,2/2,8 |
Kąt kroku: |
1,8 stopnia |
Bieżący/Faza: |
0,31/1,33 |
Odpowiedni silnik: |
Silnik krokowy Nema14 |
Atrakcja: |
planetarny silnik krokowy, skrzynia biegów, reduktor biegów |
Nazwa produktu: |
Silnik hybrydowy z przekładnią planetarną |

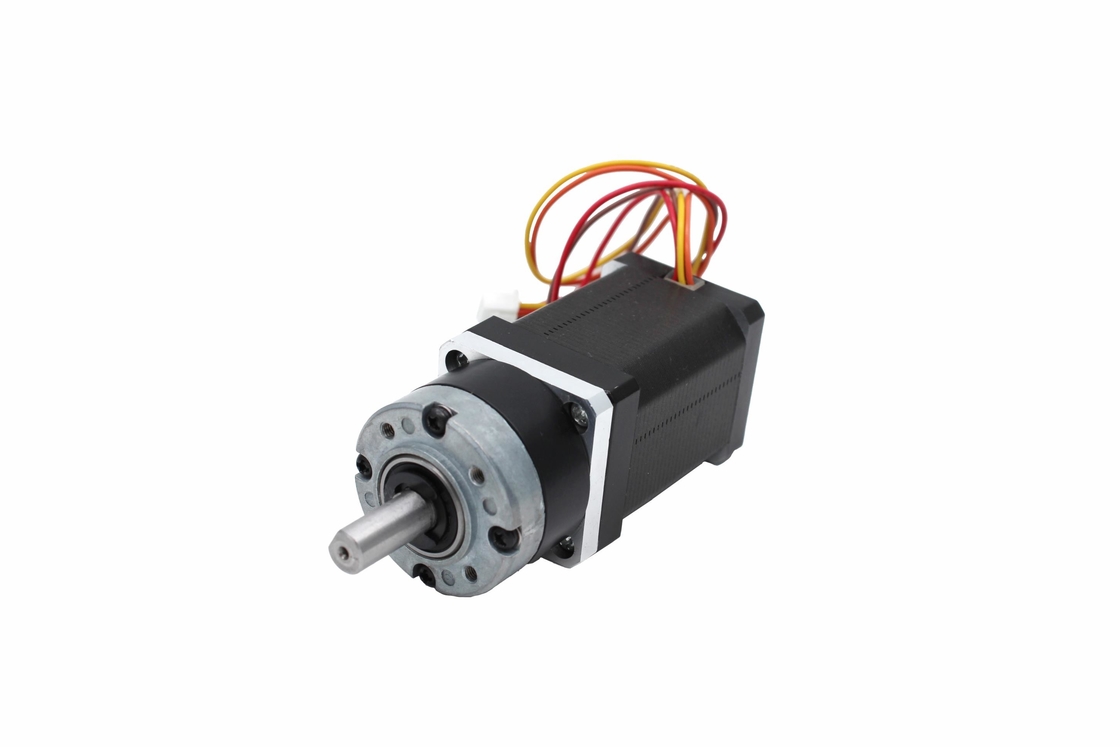

35MM przekładnia planetarna Nema 14 High Precision Hybrid Motor do sterowania automatyką
Uwagi:
Jesteśmy producentem źródłowym, kompletnym modelem produktu, bogatym doświadczeniem produkcyjnym, możemy zaakceptować rysunki niestandardowego silnika krokowego (w tym obróbkę wału, tryb wylotu itp.), Okablowanie silnika jest opcjonalne (zapas ma zwykłą linię, linię 1M DuPont, kabel 1M XH 2,54 , kabel 1M 2510)
1. Ogólna specyfikacja:
| Materiał obudowy | Metal |
| Łożysko na wyjściu | Łożyska kulkowe |
| Maksymalne obciążenie promieniowe (10 mm od kołnierza) | ≤100N |
| Maksymalne obciążenie osiowe wału | ≤50N |
| Luz promieniowy wału (w pobliżu kołnierza) | ≤0,07 mm |
| Luz osiowy wału | ≤0,3 mm |
2.Specyfikacja silnika krokowego JQHS-20-1
| Model nr. | Napięcie znamionowe | Aktualny | Opór | Indukcyjność | Moment trzymania | Liczba potencjalnych klientów | Bezwładność wirnika | Silnik Waga |
| /Faza | /Faza | /Faza | ||||||
| V | A | Ω | mH | g.cm | Nie. | g.cm | Kg | |
| JQHS-35-1-1 | 1.2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2.2 | 4 | 35 | 0,22 |
3. Dane techniczne przekładni planetarnej:
| Współczynnik redukcji | 3,71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Liczba przekładni | 1 | 2 | 3 | ||||||
| Długość (L2) mm | 27 | 34,2 | 41,1 | ||||||
| Maksymalny znamionowy moment obrotowy kg.cm | 20 | 30 | 50 | ||||||
| Dopuszczalny moment obrotowy krótkotrwały kg.cm | 60 | 90 | 180 | ||||||
| Efektywność | 90% | 81% | 73% | ||||||
| Luz na biegu jałowym | 0,5° | 1,0° | 1,5° | ||||||
| Waga g | 158 | 197 | 236 | ||||||
4. Wymiar
5. Typowe aplikacje
6.Warunki handlowe
| Warunki cenowe | FOB, CIF, CFR, EXW, DDP itp. |
| Warunki płatności | 100% T / T z góry dla próbek |
| Sposób płatności ilości hurtowej można negocjować! | |
| Gwarancja | 12-miesięczna ograniczona gwarancja po dostarczeniu towaru do kupującego. |
| Czas realizacji | Zwykle w ciągu 2 tygodni w przypadku zamówień próbnych, w ciągu 3 tygodni w przypadku zamówień zbiorczych. |
| Pakiet | Kartony/Palety |
| Miejsce załadunku | Szanghaj, Ningbo itp. |
| Przewoźnik przesyłki | Przedmioty są zwykle wysyłane za pośrednictwem Fedex, DHL, TNT, UPS, EMS w przypadku zamówień próbnych i za pośrednictwem statku w przypadku zamówień masowych. |
| Czas dostawy | Zwykle w ciągu 5 dni roboczych ekspresem 15-30 dni roboczych statkiem! |
7. Nasza obietnica dla naszych Klientów:
